Im modernen Schienenbau ist Effizienz auf engstem Raum entscheidend. Die Außenbogenweiche (ABW) ist hierbei ein unverzichtbares Element der Bahnanlage, da sie Weichenverbindungen in Kurven ermöglicht, ohne den Verkehrsfluss zu unterbrechen. Während herkömmliche Weichen oft an geometrische Grenzen stoßen, erlaubt die ABW durch ihre spezielle Bauform einen flüssigen Wechsel von einem Gleis zum anderen.
Als erfahrener Partner im Gleis- und Schienenbau unterstützt Bharat Forge CDP Railsystems Betreiber in Deutschland und weltweit dabei, die Verfügbarkeit ihrer Eisenbahninfrastruktur zu maximieren.

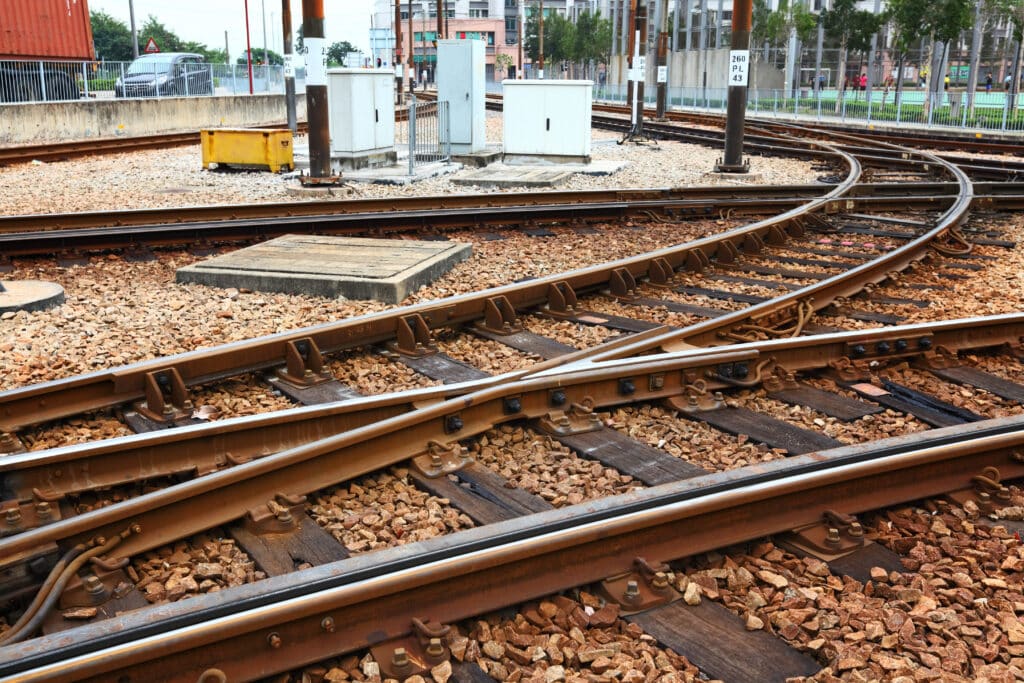

Geometrie und Technik: Wie eine Außenbogenweiche funktioniert
Im Gegensatz zur Innenbogenweiche, bei der beide Gleisbögen in dieselbe Richtung verlaufen, beschreibt die Außenbogenweiche eine entgegengesetzte Krümmung. Das bedeutet: Das abzweigende Gleis führt entgegen der Krümmung des Stammgleises nach außen. Technisch gesehen befinden sich die Bogenmittelpunkte von Stamm- und Zweiggleis auf unterschiedlichen Seiten.
Diese Bauweise bietet entscheidende Vorteile für die Strecke:
- Größerer Radius: Durch die Entkrümmung beschreibt der Abzweig oft einen größeren Radius als bei vergleichbaren Weichentypen.
- Höhere Geschwindigkeit: Dank des optimierten Radius kann die Geschwindigkeit im abzweigenden Strang häufig höher gewählt werden.
- Präzise Spurführung: Ein typischer Herzstückwinkel von etwa 11 Grad sorgt in Kombination mit einer exakten Rillenweite dafür, dass auch verschiedene Radsätze die Weiche ruckfrei passieren.
Für eine sichere Fahrt ist die exakte Abstimmung von Schienen-Profilen und dem Gleisbild unerlässlich. CDP Railsystems setzt hier auf höchste Fertigungsstandards, um Zwangsführungen oder unnötige Geschwindigkeitsbeschränkungen durch die Kurvenlage zu minimieren.
Komponenten für Sicherheit und Langlebigkeit
Eine leistungsfähige Außenbogenweiche ist nur so gut wie ihre Einzelteile. Um die hohen mechanischen Belastungen in Kurven abzufangen, kommen bei CDP Railsystems nur präzisionsgefertigte Komponenten zum Einsatz. Jedes Bauteil im Aufbau der Weiche muss perfekt auf das Gleis abgestimmt sein.
- Zungenvorrichtungen & Backenschienen: Die Weichenzungen leiten den Radsatz sicher in die neue Richtung. Durch eine hochwertige Zungenrollvorrichtung wird der Reibungswiderstand beim Umstellen minimiert, was den Verschleiß senkt und die Kosten für den Betrieb optimiert.
- Herzstück: Das Herzstück ist der Punkt, an dem sich die Schienen kreuzen. Hier entscheiden der Herzstückwinkel und eine exakte Rillenweite über die Laufruhe.
- Sicherung & Ansteuerung: Für die mechanische Verriegelung der Endlagen ist ein zuverlässiger Weichenverschluss (wie der Einheitsverschluss EVZ bzw. Klammerspitzenverschluss) unerlässlich. In modernen Anlagen erfolgt die Ansteuerung oft über präzise Servos oder hydraulische Systeme.
- Stabilität: Die Gleitstuhlplatte sorgt für eine saubere Führung der Zunge, während robuste Rippenplatten und passgenaue Schwellen das gesamte System stabil im Schotterbett verankern.
Einsatzbereiche und Wartung der Außenbogenweiche
Die Außenbogenweiche spielt ihre Stärken vor allem dort aus, wo Weichenverbindungen in bestehende Bögen integriert werden müssen. Da diese Bauform aufgrund der Kurvenlage oft einem erhöhten seitlichen Druck ausgesetzt ist, ist die Qualität der Schienen von zentraler Bedeutung.
Sollten Abnutzungen auftreten, müssen Reparaturen an der Weiche effizient durchgeführt werden. Unser Katalog umfasst eine breite Palette an Komponenten, die schnell verfügbar sind, um Ausfallzeiten im Schienennetz gering zu halten.
Fazit: Ihr Partner für präzise Weichentechnik
Die Außenbogenweiche ermöglicht maximale Flexibilität bei der Gestaltung von Bahnhöfen und Streckennetzen. Damit sie ihre Vorteile voll ausspielen kann, ist die Qualität der verbauten Komponenten entscheidend. Bharat Forge CDP Railsystems ist Ihr kompetenter Partner für die Verbesserung der Eisenbahninfrastruktur durch technologisch führende Bauteile.
