Ein Kettenlaufwerk ist für den schweren Einsatz in Raupenfahrwerken und Nutzfahrzeugen ausgelegt. Hohe Lasten, wechselnder Boden und dauerhafte Belastung prägen die Anforderungen. Als zentrales Laufwerkssystem überträgt es Gewicht, Antriebskräfte und Lenkimpulse sicher in den Untergrund. Die technische Auslegung entscheidet über Leistung, Verschleiß und Wirtschaftlichkeit.
Als erfahrener Anbieter entwickelt und fertigt Bharat Forge CDP hochwertige Laufwerke und Komponenten für unterschiedlichste Anwendungen. Das Unternehmen verbindet jahrzehntelange Schmiedekompetenz mit modernster Technik und ist damit ein zuverlässiger Partner für Kunden in Deutschland und der ganzen Welt.
Kettenlaufwerk – Grundprinzip und technische Funktion
Das Kettenlaufwerk ermöglicht den sicheren Einsatz von Maschinen, Baumaschinen und Nutzfahrzeugen auf schwierigem Untergrund. Im Unterschied zu Radfahrwerken verteilt es das Gewicht der Maschine über eine große Aufstandsfläche. Der Boden wird gleichmäßig belastet. Einsinken reduziert sich. Traktion steigt.
Technisch überträgt das Kettenlaufwerk die vom Antrieb erzeugte Leistung über die Laufkette in den Untergrund. Gleichzeitig nimmt das System hohe statische und dynamische Kräfte auf. Beim Beschleunigen, Lenken und Bremsen entstehen komplexe Lastpfade. Diese wirken direkt auf Laufkette, Laufrollen, Rahmen und tragende Bauteile.
Historische Einordnung: Vom Erfinder zur Hightech-Lösung
Die Grundidee des Raupenlaufwerks geht auf Benjamin Holt und The Holt Manufacturing Company zurück. Ziel war es, schwere Maschinen unabhängig von Bodenbeschaffenheit beweglich zu machen. Dieses Prinzip prägt moderne Raupenfahrwerke bis heute – technisch weiterentwickelt, aber funktional unverändert.
Für den industriellen Einsatz bedeutet das: Jedes Bauteil im Kettenlaufwerk muss dauerhaft belastbar sein. Präzise ausgelegt. Serienfähig gefertigt. Hier kommen Stahl-Schmiedeteile und eine kontrollierte Schmiedetechnik ins Spiel. Bharat Forge CDP entwickelt Komponenten, die diese Kräfte aufnehmen, weiterleiten und zuverlässig übertragen. Als Teil eines robusten Laufwerkssystems.
Aufbau und Technik eines Kettenlaufwerks
Ein modernes Kettenlaufwerk besteht aus vielen exakt aufeinander abgestimmten Bauteilen. Jedes Detail beeinflusst Zustand, Lauf, Verschleiß und Kosten über den gesamten Lebenszyklus.
Zentrale Bauteile eines Kettenlaufwerks:
- Laufkette
Besteht aus einzelnen Kettengliedern. Überträgt Zugkräfte. Bestimmt den Lauf und die Traktion. - Laufrollen
Tragen das Gewicht der Maschine. Führen die Laufkette. Hoher Verschleißbereich. - Stützrollen
Stabilisieren die obere Kettenführung. Reduzieren Schwingungen im Betrieb. - Antriebsrad
Leitet die Leistung des Antriebs in die Laufkette ein. - Umlenkrad
Führt die Laufkette. Unterstützt die gleichmäßige Lastverteilung. - Rahmen und Lagerstellen
Verbinden das Laufwerk mit der Maschine. Nehmen Kräfte dauerhaft auf.
Diese Elemente sorgen für eine gleichmäßige Kraftübertragung auf den Boden und ermöglichen den Einsatz auch unter extremen Bedingungen.
Schmiedetechnik und Werkstoffe im Kettenlaufwerk
Im Kettenlaufwerk wirken hohe Zug-, Druck- und Stoßbelastungen. Besonders bei Baumaschinen, Baggern und Dumpern entstehen diese Kräfte im Dauerbetrieb. Werkstoffe und Fertigung bestimmen daher maßgeblich den Zustand und die Lebensdauer der Laufwerke.
Die Schmiedetechnik ermöglicht die Herstellung hoch belastbarer Bauteile mit definiertem Faserverlauf. Schmiedete Stahl-Schmiedeteile bieten:
- hohe Festigkeit bei gleichzeitig guter Zähigkeit
- gleichmäßige Materialeigenschaften über den gesamten Querschnitt
- hohe Widerstandsfähigkeit gegen Verschleiß
- zuverlässige Serienqualität
Im Kettenlaufwerk betrifft das vor allem tragende Komponenten, Lagerstellen und kraftübertragende Elemente. Bharat Forge CDP fertigt solche Stahl-Schmiedeteile für industrielle Anwendungen. Präzise abgestimmt auf Gewicht, Einsatz und technische Anforderungen. Als Teil eines langlebigen Laufwerkssystems.
Raupenfahrwerke in Baumaschinen und Nutzfahrzeugen
Raupenfahrwerke kommen überall dort zum Einsatz, wo Maschinen hohe Lasten sicher bewegen müssen. Typische Anwendungen finden sich bei Baumaschinen, Baggern, Dumpern und speziellen Nutzfahrzeugen. Der große Vorteil liegt in der gleichmäßigen Lastverteilung auf den Boden. Auch bei weichem oder unebenem Untergrund bleibt die Maschine stabil.
Das Kettenlaufwerk ist dabei fest in das Gesamtsystem der Maschine integriert. Antrieb, Rahmen und Ausrüstung wirken direkt auf das Laufwerk ein. Jede Änderung von Gewicht, Zuladung oder Einsatzbereich beeinflusst die Belastung der Komponenten.
Für Hersteller bedeutet das: Laufwerke müssen exakt auf das jeweilige Modell, den Typ und den geplanten Einsatz abgestimmt sein. Serienfertigung allein reicht nicht aus. Gefordert sind belastbare Konstruktionen und reproduzierbare Qualität. Bharat Forge CDP liefert dafür geschmiedete Komponenten, die in unterschiedlichen Laufwerkskonzepten zuverlässig eingesetzt werden.
Verschleiß, Wartung und Betrieb
Ein Kettenlaufwerk unterliegt permanentem Verschleiß. Der direkte Kontakt zum Boden, wechselnde Lasten und Schmutz beschleunigen die Abnutzung. Besonders betroffen sind Laufrollen, Laufkette, Antriebsrad und Umlenkrad. Der technische Zustand dieser Bauteile beeinflusst Leistung, Sicherheit und Betriebskosten.
Typische Einflussfaktoren auf den Verschleiß:
- Einsatzart und Untergrund
- Maschinengewicht und Zuladung
- Fahrweise und Laufgeschwindigkeit
- Qualität der verbauten Komponenten
- korrekte Montage und Wartung
Hochwertige Stahl-Schmiedeteile tragen dazu bei, Verschleiß zu reduzieren und Wartungsintervalle zu verlängern. Für Betreiber bedeutet das planbare Kosten, höhere Verfügbarkeit und eine längere Lebensdauer der Laufwerke.
Varianten: Stahlketten, Gummiketten und Kombinationen
Kettenlaufwerke lassen sich an unterschiedliche Anwendungen anpassen. Je nach Einsatz, Maschine und Untergrund kommen verschiedene Varianten und Ausstattungen zum Einsatz. Ziel ist es, Leistung, Verschleiß und Betriebskosten in ein ausgewogenes Verhältnis zu bringen.
| Variante | Eigenschaften | Typische Anwendungen |
| Stahlketten | sehr robust, hohe Tragfähigkeit | Bagger, Dumper, schwere Baumaschinen |
| Gummiketten | leise, bodenschonend | innerstädtische Baustellen, empfindliche Böden |
| Stahlkette mit Gummipads | Kombination aus Traktion & Schutz | vielseitige Einsätze |
Die Wahl des richtigen Systems wirkt sich direkt auf Leistung, Preis, Verschleiß und Montage aus.
Einsatzbereiche und Anwendungen
Kettenlaufwerke kommen in vielen Bereichen zum Einsatz:
- Baumaschinen wie Bagger, Planierraupen und Dumper
- Nutzfahrzeuge für Spezialtransporte
- Landwirtschaftliche Maschinen
- Industrielle Anlagen und Sonderkonstruktionen
- Militärische und zivile Spezialfahrzeuge
Dank ihrer hohen Zuladung und Stabilität eignen sie sich besonders für unwegsames Gelände und anspruchsvolle Einsätze.
Qualität und Schmiedekompetenz von Bharat Forge CDP
Ein entscheidender Faktor für langlebige Laufwerke ist die Qualität der verwendeten Materialien. Bharat Forge CDP setzt auf präzise gefertigte Stahl-Schmiedeteile, die höchste Anforderungen erfüllen.
Vorteile auf einen Blick:
- hohe Materialfestigkeit
- optimierte Gewicht-Leistungs-Verhältnisse
- reduzierte Kosten durch geringeren Verschleiß
- lange Lebensdauer bei intensiver Nutzung
Bharat Forge CDP Produkte im Kettenlaufwerk – Systemübersicht
| CDP-Produkt | Position im System | Funktion im Kettenlaufwerk / Umfeld | Typische Belastung |
| Achskörper | Verbindung Laufwerk ↔ Maschinenstruktur | Trägt und verteilt Quer- und Längskräfte zwischen Laufwerk, Rahmen und Maschine | Hohe statische Lasten, wechselnde Biegekräfte |
| Achsstummel | Lager- und Rotationspunkte (z. B. Laufrollen, Umlenkstellen) | Überträgt Gewicht und dynamische Kräfte in Lager und Rahmen | Biegung, Druck, Verschleiß |
| Hebel | Spann-, Führungs- oder Ausgleichsmechanismen | Leitet definierte Kräfte weiter, z. B. bei Kettenspannung oder Kraftumlenkung | Wechselbelastung, punktuelle Spitzen |
| Achsschenkel | Geführte oder gelenkte Laufwerksmodule | Ermöglicht relative Bewegung und Kraftaufnahme bei Sonder- oder gelenkten Konstruktionen | Kombinierte Quer- und Längskräfte |
| Kurbelwellen | Antriebsstrang vor dem Laufwerk | Erzeugt und überträgt gleichmäßige Antriebskraft zur Laufkette | Torsion, Dauerlast, Schwingung |
Systemischer Zusammenhang
Das Kettenlaufwerk steht nicht isoliert. Es ist Teil eines Gesamtsystems aus Antrieb, Fahrwerk und Maschinenstruktur.Die Stahl-Schmiedeteile von Bharat Forge CDP übernehmen dabei tragende, verbindende und kraftübertragende Funktionen. Sie sorgen dafür, dass Lasten kontrolliert durch das System fließen. Von der Kurbelwelle bis zur Laufkette.
Fazit: Kettenlaufwerke als Schlüsseltechnologie
Das Kettenlaufwerk ist im schweren Einsatz unverzichtbar. Es trägt Gewicht, überträgt Leistung und sichert den Betrieb von Raupenfahrwerken und Nutzfahrzeugen. Die technische Auslegung entscheidet über Verschleiß, Lebensdauer und Kosten. Hochwertige Stahl-Schmiedeteile aus moderner Schmiedetechnik bilden dafür die Basis. Bharat Forge CDP liefert belastbare Komponenten für langlebige, wirtschaftliche Laufwerkssysteme.
Häufig gestellte Fragen zum Kettenlaufwerk
Wie funktionieren Panzerketten und was ist eine Panzerkette?

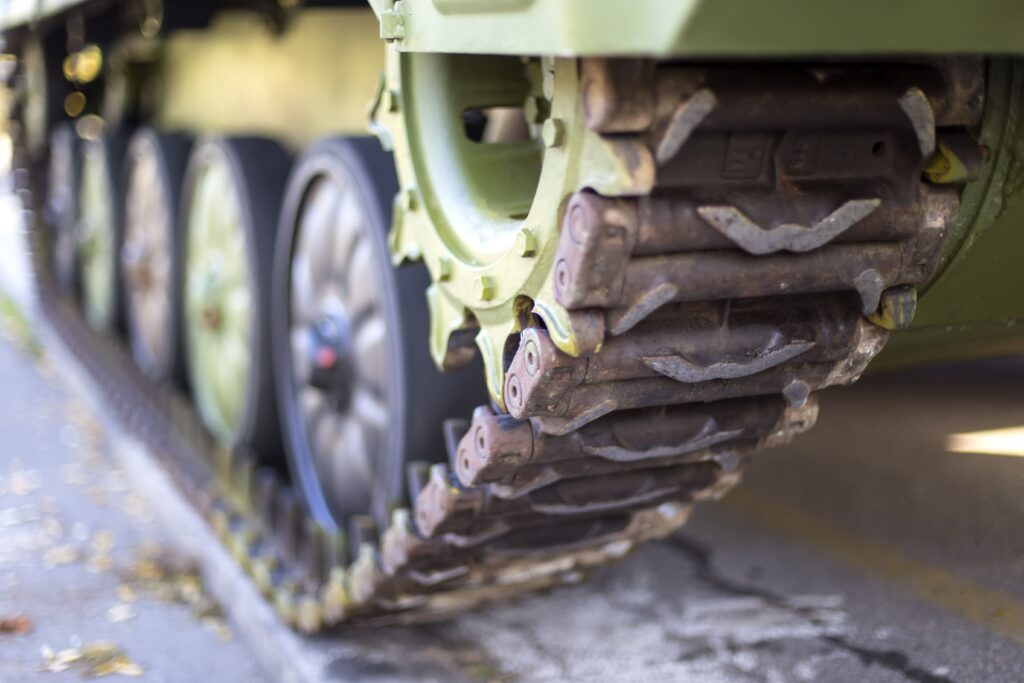

Eine Panzerkette ist eine endlose Laufkette aus einzelnen Kettengliedern, die über Laufrollen, Umlenkrad und Antriebsrad geführt wird. Sie verteilt das Gewicht des Fahrzeugs auf eine große Fläche und reduziert so den Bodendruck. Über das Antriebsrad wird die Bewegung in die Kette eingeleitet und in Vortrieb umgesetzt. Gleichzeitig nimmt die Panzerkette hohe Zug- und Stoßkräfte auf. Sie bildet damit das zentrale Element eines Kettenlaufwerks.
Was ist ein Raupenfahrwerk?
Ein Raupenfahrwerk ist ein Fahrwerkskonzept, bei dem das Fahrzeug nicht auf Rädern, sondern auf Ketten läuft. Es besteht aus Ketten, Laufrollen, Stützrollen, Antriebsrad und Spannsystem. Durch die große Aufstandsfläche sinkt der Bodendruck deutlich. Das ermöglicht den Einsatz in schwierigem Gelände wie Schlamm, Sand oder Schnee. Raupenfahrwerke sind auf Dauerlast und hohe Betriebssicherheit ausgelegt.
Welche drei Antriebsarten gibt es?
Grundsätzlich gibt es mechanische, hydraulische und elektrische Antriebe. Mechanische Antriebe übertragen die Leistung direkt über Getriebe, Wellen und Zahnräder. Hydraulische Antriebe nutzen Druckflüssigkeiten, um hohe Kräfte flexibel zu übertragen. Elektrische Antriebe arbeiten mit Elektromotoren und ermöglichen eine präzise Regelung der Fahrbewegung.
Für welche Branchen fertigt Bharat Forge CDP Komponenten für Kettenlaufwerke?
Bharat Forge CDP fertigt Komponenten für Kettenlaufwerke vor allem für die Baumaschinenindustrie. Weitere Einsatzfelder sind Nutzfahrzeuge und industrielle Spezialfahrzeuge mit Raupenfahrwerken. Die Stahl-Schmiedeteile werden dort eingesetzt, wo hohe Lasten und Dauerbelastungen auftreten. Im Fokus stehen robuste, serienfähige Komponenten für anspruchsvolle industrielle Anwendungen.
